半自动布障车

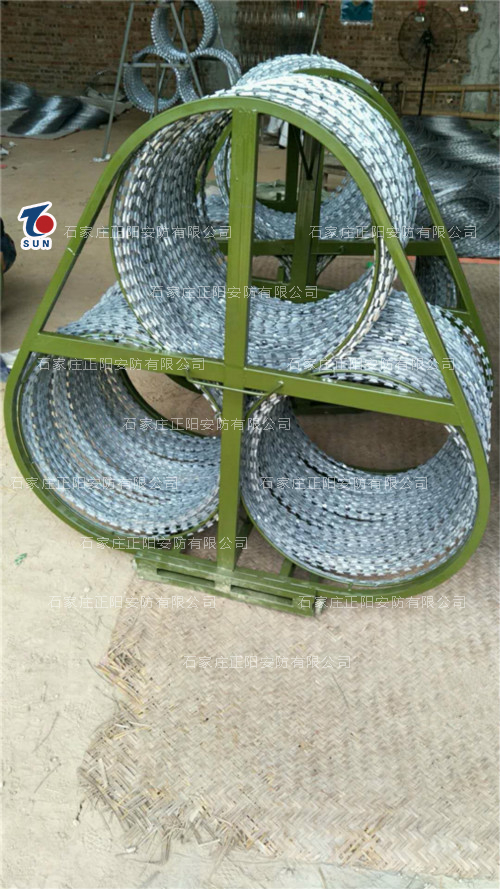

半自动布障刀片刺网可以在较短时间内快速展开,形成一道品字形刀片刺网移动安全屏障,优势:体积小、移动灵活不需要借助其他车辆,人工操作即可。主要用于目标保护、区域防范、现场控制、处置规模性群体骚乱事件和其它突发事件。被誉为:没有子弹的防护墙。

  • SUN-B001
  • SUN
  • 专利号201521134414.X
  • 中国石家庄
  • 5套起
  • T / T,L / C,D / P At Sight,西联汇款
  • 一个月起
  • 军用迷彩帆布
  • 金属材料和刀片刺网
数量:

半自动布障车是我公司最新研制的一款快速处突警用布障车,采用我公司专利技术制作的品字形布障刺网来实现现场布障。布障刺网可以在较短时间内快速展开,形成一道移动安全屏障,主要用于目标保护、区域防范、现场控制、处置规模性群体骚乱事件和其它突发事件。


与同类布障车的优势:

整车部署距离长:整车布障距离可达12米以上


与传统同类布障车相比具有以下特点:

1、布障距离长:整车布障距离可达12米


2、布障操作快捷方便,2人在5-8分钟内可以完成全部布障或回收作业;

半自动布障车

3、布障不受地形影响

可以在平路、坑凹不平、斜坡、小型障碍物等地形上实施布障与回收;

4、用途广泛

布障网可以实现“一”、“S”、“U”型等布障结构组合,可以单一或多组连接使用;连接处可设抓捕门。

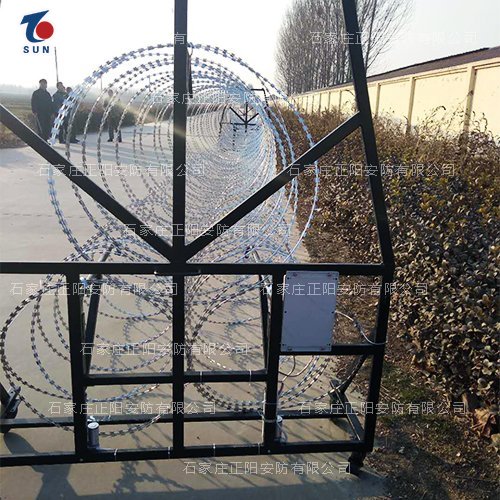

“直型 ”布障

布障车


对接:

对接

5、布障网弹性强不易变形,带刀片不易被人员冲击

成品字形结构不怕掀、不怕压。


布障车的特点

下料:

下料

焊接:

焊接

抛光打磨:

抛光打磨

组装:

组装

包装发货:

包装发货

装车运输:

装车运输

货到目的地:(内蒙古武警边防支队)

半自动布障车

布障车(标准版)
(一)布障车概况
    防暴刺网布障车采用品字形布障刺网来实现现场布障。布障刺网可以在较短时间内快速展开,形成一道移动安全屏障,主要用于目标保护、区域防范、现场控制、处置规模性群体骚乱事件和其它突发事件。布障车是由二类载货底盘改装而成;布障刺网采用液压自动装卸,安装快捷方便。
(二)产品需求:
警用防暴布障车:包括车头、车厢、尾板;此外,还包括警用防暴布障单元;布障单元设在车厢内;尾板为液压升降式,其板面上设置有与所述布障单元其脚轮对应的轨道,以便装载和卸下布障单元。
警用防暴布障装备,由6个布障单元串联构成;布障单元包括伸缩式布障网、以及可分体的左框架和右框架,所述伸缩式布障网的两端分别设置在左框架和右框架的内框面上;所述左框架、右框架上与伸缩式布障网上部对应的位置处设置有支承导向杆;所述左框架、右框架的底部设置有脚轮和防滑固定杆。

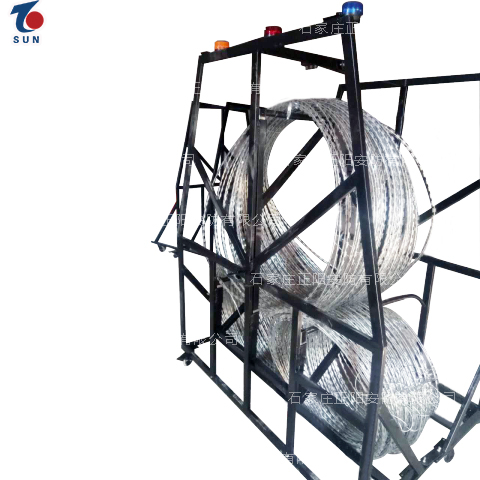

布障单元其右框架的外框面上设置有可打开和收起的抓捕门。其左框架的顶部设置有爆闪灯,且左框架上设有供电装置,所述供电装置连接控制爆闪灯。
在收起伸缩式布障网时,为稳固左框架和右框架之间的位置和连接以便于封装,左框架和右框架上分别对应设置有定位套和定位销;所述左框架和右框架的侧面上分别对应设置有连接环,所述连接环之间设有可解开或扣上的连接钢索。
在拉开伸缩式布障网时,为稳定及限制布障网的拉伸,支承导向杆上设置有限位件,用以固定限制布障网的拉出程度;支承导向杆的端头呈向下弯曲状,以避免对布障网的拉出及收回造成阻碍。
伸缩式布障网为三个、且呈“品”型设置。
结构简单,单个布障单元可轻松实现收放,便于快速布障、以及存放和运输。可根据实际需要长度,任意组合使用多个布障单元,以执行不同长度路面的布障任务。
重量轻、移动方便,可通过人工快速拉伸布障网,伸缩长度可调,从而实现快速灵活布障。
布障网连接处可设置抓捕门;布障单元之间以抓捕门相连时,便于穿过抓捕门进出布障区域,执行任务灵活方便。
左框架和右框架之间设置有定位和连接部件,收起后结构紧凑、封装稳固,便于装载和运输。
装载布障单元的运载车,装卸方便,能够轻松地实现布障单元的自由进出,便于快速灵活高效地执行任务。
车辆动力强,通过性好,载重大适合在高原地区使用。

(三)车辆技术参数要求

底盘品牌型号:二类汽车载货底盘
车辆改装后具有工信部车辆公告,可以上牌。
整车参数
项目 数值 项目 数值
整备质量(KG 6170 驱动形式 4×2
整车总质量(KG 10000
额定载质量 3645 接近角/离去角( º) 21/10
外形尺寸
全长(mm
7290 轴荷(mm): 3350/6650
总宽(mm 2340
总高(mm 3210 轮胎规格 8.25R20 14PR
轴距(mm 3815 排放 IV
发动机形式 柴油
最大功率 139KW
发动机排量 5.193L
最高车速(km/h 110
乘员+载员人数(人) 单排3
整车检测 整车符合国家汽车整车产品生产定型标准。
防暴参数 1、厢体尺寸: 防暴车厢体内部空间:25立方米,可容下至少70米布障网。
2、厢体结构:整体式框架焊接结构,主体框架采用Q235A,确保刚度和强度。高防锈性能钢板制作厢体的外蒙皮,采用二氧化碳气体保护焊焊接工艺骨架。
3、厢体内照明:厢体内设置照明灯。
4、电源系统:安装专业供电系统一套;全部电器线束套有波纹管保护,防水性好。线束走向合理,固定牢固。
5、油漆:
车身外表面采用合金底漆和面漆喷涂,油漆颜色和图案为公安制式或客户指定。
6、布障及布障网要求:
(1)布障网组:采用全封闭式刺网结构,由三层刺网组成;
单组布障刺网截面尺寸:1400X1700 (mm)
单组布障距离:每组12米;
装载数量:6组;
布障总距离:能快速展开至少70米;
展开方式: 手动推拉展开;
单组刺网重量:80(kg);
布障高度:1.7米;
布障宽度:1.4米。
(2)布障时间:布障操作快捷方便;可实现自动装,2人在3-5分钟内可以完成全部布障或回收作业。
(3)装卸方式:自动装卸;
(4用途广泛;布障网可以实现“一”、“S”、“U”型等布障结构组合,可以单一或多组连接使用。
(5布障不受地形影响;可以在平路、坑凹不平、斜坡、小型障碍物等地形上实施布障与回收。
(6)布障网防护级别:可防止大规模人群暴力冲击。
(7布障网弹性强不易变形,带刀片不易被人员冲击;成品字形结构不怕掀、不怕压。
(8)热镀锌材质,不会生锈。
7、警灯警示:
(1)长排警灯(内置100W警报器)1条
(2)频闪方灯6只;
(3)布障网防暴警示系统6套;含6组电瓶、18只爆闪警灯,可保证单独工作4小时。
8配置卷帘门,可以一车多用。
★特警色涂装





(四)车辆配置清单

序号 功能分类 型号参数
1 底盘 二类底盘 、柴油发动机、3座、国四或以上排放标准






2
装备厢体 装备箱:型钢、整体框架结构
车辆内部装鉓:花纹地板、铝蒙皮
液压翻转门:型钢制作、强力限位锁。
箱体地板导轨:高强型钢,数控加工,可拆卸式
滚轮轴和托架:圆钢、数控加工、电镀锌,可拆卸式
布障网防摆动支架固定式
布障网防跳动支架捆邦式
刺网防摆动支架固定式
刺网防跳动支架捆邦式





 3
移动刺网 伸缩框架角钢、工装焊接
伸宿网片定做
抓捕出口角钢、工装焊接
刺网推车轮式
刺网连接折叠梢数控加工、带自锁功能
刺网伸缩支架:不锈钢304
刺网支架滚轮:高强度尼龙
刺网固定架:角钢、工装焊接
刺网:带刀片、定做
不锈钢304:刺网连接条



 4

电源警示
控制线束:防水插接件
长条形警灯
大方形警灯
长条爆闪警灯
应急充电系统:含6个充电桩
应急电源系统:含冲电、综合布线、蓄电改装等
逆变电源安装

5
外观油漆 标准制作
油漆,特警色喷涂


布障车(增配版)
(一)概况
    防暴刺网布障车采用品字形布障刺网来实现现场布障。布障刺网可以在较短时间内快速展开,形成一道移动安全屏障,主要用于目标保护、区域防范、现场控制、处置规模性群体骚乱事件和其它突发事件。布障车是由二类载货底盘改装而成;布障刺网采用液压自动装卸,安装快捷方便。
(二)产品需求:
警用防暴布障车:包括车头、车厢、尾板;此外,还包括警用防暴布障单元;布障单元设在车厢内尾部;尾板为液压升降式,其板面上设置有与所述布障单元其脚轮对应的轨道,以便装载和卸下布障单元。
警用防暴布障装备,由8个布障单元串联构成;布障单元包括伸缩式布障网、以及可分体的左框架和右框架,所述伸缩式布障网的两端分别设置在左框架和右框架的内框面上;所述左框架、右框架上与伸缩式布障网上部对应的位置处设置有支承导向杆;所述左框架、右框架的底部设置有脚轮和防滑固定杆。
布障单元其右框架的外框面上设置有可打开和收起的抓捕门。其左框架的顶部设置有爆闪灯,且左框架上设有供电装置,所述供电装置连接控制爆闪灯。
在收起伸缩式布障网时,为稳固左框架和右框架之间的位置和连接以便于封装,左框架和右框架上分别对应设置有定位套和定位销;所述左框架和右框架的侧面上分别对应设置有连接环,所述连接环之间设有可解开或扣上的连接钢索。
在拉开伸缩式布障网时,为稳定及限制布障网的拉伸,支承导向杆上设置有限位件,用以固定限制布障网的拉出程度;支承导向杆的端头呈向下弯曲状,以避免对布障网的拉出及收回造成阻碍。
伸缩式布障网为三个、且呈“品”型设置。
结构简单,单个布障单元可轻松实现收放,便于快速布障、以及存放和运输。可根据实际需要长度,任意组合使用多个布障单元,以执行不同长度路面的布障任务。
重量轻、移动方便,可通过人工快速拉伸布障网,伸缩长度可调,从而实现快速灵活布障。
布障网连接处可设置抓捕门;布障单元之间以抓捕门相连时,便于穿过抓捕门进出布障区域,执行任务灵活方便。
左框架和右框架之间设置有定位和连接部件,收起后结构紧凑、封装稳固,便于装载和运输。
装载布障单元的运载车,装卸方便,能够轻松地实现布障单元的自由进出,便于快速灵活高效地执行任务。
车辆动力强,通过性好,载重大适合在高原地区使用。

(三)车辆技术参数要求

底盘:二类载货汽车底盘
车辆改装后具有工信部车辆公告,可以上牌。
整车参数
项目 数值 项目 数值
整车总质量 10055(KG 驱动形式 4×2
全长(mm 9000,且≥8600 接近角/离去角 21/10
总宽(mm 2350,且≥2000 前悬/后悬(mm) 1110/2600
总高(mm 3350,且≥3000 最高车速(km/h 110
轴距(mm 5200 乘员+载员人数 单排3
发动机形式 柴油 排放标准 国四(国)标准或更优
最大功率 139KW 轮胎规格: 8.25R20 14PR
发动机排量 5.193 L
整车检测 整车符合国家汽车整车产品生产定型标准。










防暴参数
1、厢体尺寸:防暴车厢体内部空间:40立方米,可容下至少95米布障网。
2、厢体结构:整体式框架焊接结构,主体框架采用Q235A确保刚度和强度。高防锈性能钢板制作厢体的外蒙皮,采用二氧化碳气体保护焊焊接工艺骨架。
3、厢体内照明:厢体内设置照明灯。
4、电源系统:安装专业供电系统一套;全部电器线束套有波纹管保护,防水性好。线束走向合理,固定牢固。
5、油漆:车身外表面采用合金底漆和面漆喷涂,油漆颜色和图案为公安制式或客户指定。
6、布障及布障网要求:
(1)布障网组:采用全封闭式刺网结构,由三层刺网组成;
单组布障刺网截面尺寸:1400X1700 (mm)
单组布障距离:每组12米;
装载数量:8组;
布障总距离:能快速展开至少95米;
展开方式: 手动推拉展开;
单组刺网重量:80(kg);
布障高度:1.7米;
布障宽度:1.4米。
(2)布障时间:布障操作快捷方便;可实现自动装,2人在5-8分钟内可以完成全部布障或回收作业。
(3)装卸方式:自动装卸;
(4用途广泛;布障网可以实现“一”、“S”、“U”型等布障结构组合,可以单一或多组连接使用。
(5布障不受地形影响;可以在平路、坑凹不平、斜坡、小型障碍物等地形上实施布障与回收。
(6)布障网防护级别:可防止大规模人群暴力冲击。
(7布障网弹性强不易变形,带刀片不易被人员冲击;成品字形结构不怕掀、不怕压。
(8)热镀锌材质,不会生锈。
7、警灯警示:
(1)长排警灯(内置100W警报器)1条
(2)频闪方灯6只;
(3)布障网防暴警示系统6套;含6组电瓶、18只爆闪警灯,可保证单独工作4小时。
8配置卷帘门,可以一车多用。
★特警色涂装






(四)车辆配置清单

序号 功能分类 型号参数
1 底盘 二类底盘 、柴油发动机、3座、国四或以上排放标准






2



装备厢体
装备箱:型钢、整体框架结构
车辆内部装鉓:花纹地板、铝蒙皮
液压翻转门:型钢制作、强力限位锁。
箱体地板导轨:高强型钢,数控加工,可拆卸式
滚轮轴和托架:圆钢、数控加工、电镀锌,可拆卸式
布障网防摆动支架固定式
布障网防跳动支架捆邦式
刺网防摆动支架固定式
刺网防跳动支架捆邦式





 3
移动刺网 伸缩框架角钢、工装焊接
伸宿网片定做
抓捕出口角钢、工装焊接
刺网推车轮式
刺网连接折叠梢数控加工、带自锁功能
刺网伸缩支架:不锈钢304
刺网支架滚轮:高强度尼龙
刺网固定架:角钢、工装焊接
刺网:带刀片、定做
不锈钢304:刺网连接条



 4

电源警示
控制线束:防水插接件
长条形警灯
大方形警灯
长条爆闪警灯
应急充电系统:含6个充电桩
应急电源系统:含冲电、综合布线、蓄电改装等
逆变电源安装

5
外观油漆 标准制作
油漆,特警色喷涂
